在电子产品制造领域，特别是对可靠性要求极高的应用场景中，电路板的保护至关重要。电子灌封（又称灌胶或封胶）工艺，作为一种有效的物理防护与绝缘增强手段，被广泛应用于PCBA（印制电路板组件）方案板中。本文将详细解析电路板封胶的工艺技术、材料选择、操作流程及其在PCBA方案板中的关键作用。
一、 电子灌封的核心目的与价值
电子灌封是指在组装好的PCBA上，通过填充、涂覆或浸渍等方式，将液态的灌封材料固化成型，从而将电子元件、焊点及线路完全或部分包裹起来。其主要目的包括：
- 物理防护：抵御震动、冲击、跌落等机械应力，防止元器件松动或焊点开裂。
- 环境隔离：防水、防潮、防尘、防腐蚀（如盐雾），抵御恶劣环境侵蚀，大幅提升产品在户外、工业、汽车等场景下的长期稳定性。
- 电气绝缘：增强爬电距离，防止高压下的电弧和短路，提高电气安全性与可靠性。
- 散热辅助：部分导热灌封胶能帮助将元器件产生的热量传导至外壳，优化散热。
- 保密与防篡改：固化后的胶体可掩盖关键电路设计，起到一定的防抄袭和防逆向工程作用。
二、 常用灌封材料类型及特性
选择合适的灌封胶是工艺成功的基础，主要分为三大类：
- 环氧树脂灌封胶：
- 特性：硬度高、粘接力强、耐化学腐蚀性优异、绝缘性能好、收缩率低。
- 适用场景：对硬度、耐温性（通常-40℃~150℃）和绝缘性要求高的产品，如电源模块、变压器、汽车控制器等。
- 注意事项：固化后内应力可能较大，对敏感元件的热膨胀系数匹配要求高；部分配方较脆，抗冷热冲击能力稍弱。
- 有机硅灌封胶：
- 特性：弹性好、耐高低温范围极广（-60℃~200℃以上）、耐候性优异、抗冷热冲击能力强、应力小、电气性能稳定。
- 适用场景：对柔韧性、耐温循环要求高的产品，如LED驱动、户外电子设备、高功率模块、传感器等。
- 注意事项：粘接力通常低于环氧树脂，表面可能略有粘性；机械强度相对较低。
- 聚氨酯灌封胶：
- 特性：韧性好、耐磨损、防潮性能优良、粘度范围广、固化收缩率低。
- 适用场景：对低温和振动环境适应性要求高的产品，如车载电子产品、水下设备等。
- 注意事项：耐高温性能（通常不超过120℃）和耐化学性一般，可能怕湿热。
还有针对特殊需求的改性材料，如导热灌封胶（添加氧化铝、氮化硼等填料）、阻燃灌封胶（满足UL94 V-0等级）等。
三、 PCBA灌封工艺流程详解
一个标准且严谨的灌封工艺是保证质量的关键，主要步骤如下：
- PCBA前处理：
- 彻底清洁板面，去除助焊剂残留、灰尘、油污等，确保胶体良好附着。通常使用超声波清洗或专用清洗剂。
- 对不需要灌封的区域（如连接器、接口、调节电位器）进行严密的贴防护，使用胶带、防护胶或定制工装进行遮蔽。
- 充分预热/烘干，去除PCB及元件内部的潮气，防止固化时产生气泡或“爆米花”效应。
- 配胶与脱泡：
- 严格按照材料供应商的混合比例（双组分胶）进行称量配比，并充分搅拌均匀。
- 将混合好的胶料放入真空脱泡机中抽真空，排除搅拌过程中卷入的气泡，这是获得无气泡灌封层的核心步骤。

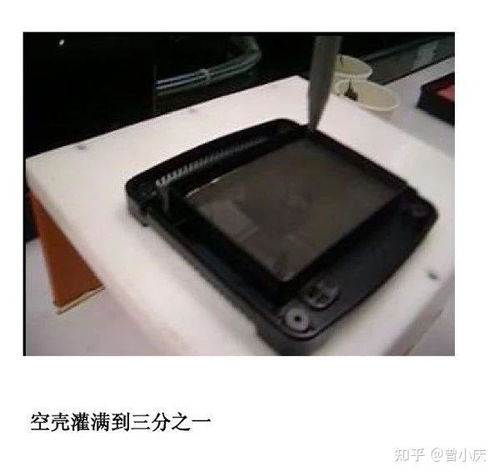

- 灌封操作：
- 方法选择：根据产品结构和产量，可选择手动灌封、半自动压力灌封或全自动计量混合灌封设备。
- 灌胶技巧：通常从电路板一端或较低位置缓慢注入，让胶料自然流淌覆盖整个区域，避免直接冲刷敏感元件或产生新的气泡。对于复杂结构，可分层灌封或采用真空辅助灌封。
- 固化过程：
- 将灌胶后的产品置于设定的固化条件（温度、湿度、时间）下。固化分为初固（凝胶）和完全固化两个阶段。
- 精确控制固化曲线（特别是升温速率），对于减少内应力、保证性能至关重要。
- 后处理与检验：
- 固化完成后，移除防护材料，清理溢胶。
- 进行外观检查（是否平整、有无气泡、裂纹）、电气性能测试（绝缘电阻、耐压）及必要的功能测试。
四、 PCBA方案板灌封的设计与工艺要点
在PCBA方案设计阶段就需考虑灌封工艺，以实现最佳效果和成本控制：
- 布局与间距：元件布局应利于胶体流动和填充，避免形成封闭气穴。高压元件间需预留足够空间以满足灌封后的绝缘要求。
- 元件选型：确认所有元器件（特别是电解电容、塑壳元件、接插件）与所选灌封胶的化学兼容性及耐温性。
- 应力敏感元件：对于晶振、陶瓷电容等应力敏感元件，周围可设计缓冲区域或选择低应力、柔性的灌封胶。
- 散热路径设计：若使用导热胶，需优化发热元件至外壳或散热片的导热路径。
- 模具与工装：对于批量生产，设计专用灌封模具或夹具，可精确控制胶体形状、厚度并提高效率。
五、 常见问题与对策
- 气泡问题：加强前处理干燥、确保真空脱泡充分、优化灌胶路径和速度。
- 局部不固化：检查混合比例是否准确、搅拌是否均匀、环境温度是否达标。
- 开裂或脱层：检查灌封胶与PCB/元件的粘接兼容性、优化固化曲线以减少应力、考虑在PCB上增加机械锁紧结构。
- 电气性能下降：确保灌封前PCBA清洁干燥，灌封材料纯度高、绝缘性好。
结论
电路板电子灌封是一项综合性强的防护工艺，其成功实施依赖于对灌封材料特性的深刻理解、严谨的工艺流程控制以及前期PCBA设计的协同优化。针对不同的PCBA方案板应用场景（如汽车电子、工业控制、消费电子、户外照明），选择合适的灌封胶并制定科学的工艺方案，能显著提升产品的环境适应性、机械强度和长期可靠性，是保障高端电子产品品质与寿命的关键技术环节。
