在PCBA（印制电路板组件）的制造过程中，SMT（表面贴装技术）制程是核心环节，其稳定性与精度直接决定了最终产品的质量与可靠性。针对一款典型的中等复杂度PCBA方案板，我们通过一系列系统性改善措施，显著提升了制程良率与生产效率。本案例旨在提供一套可复用的实用改善思路与方法。
一、 问题识别与背景分析
该PCBA方案板为双面板设计，包含0402、0201小型元件、QFN封装IC以及0.4mm间距BGA。改善前主要面临三大挑战：
- 焊锡桥接与虚焊： 尤其是QFN芯片侧边引脚和细间距连接器处，桥接不良率高达1.5%。
- 元件立碑（曼哈顿现象）： 主要发生在0402规格的片式电容上。
- 整体直通率（FPY）偏低： 首次过炉直通率仅为93.5%，依赖大量人工维修，拉低了整体生产效率。
二、 系统性改善措施与实施
我们遵循“人、机、料、法、环”的维度，进行了针对性改进。
1. 钢网设计优化（“法”与“料”的交叉点）
问题根因： 原有钢网对QFN侧边引脚和细间距区域开孔为1:1比例，锡膏量过多易导致桥接。
改善措施：
* 针对QFN封装，采用“内缩外延”开孔法：接地焊盘开孔面积比缩小至70%，并做网格分割以防焊接后板子翘曲；侧边功能引脚开孔长度方向内缩15%，宽度方向外延20%，以促进焊锡爬升，增强侧面润湿。
- 针对0.4mm BGA，采用圆形微缩开孔，直径由0.25mm调整为0.23mm，厚度保持0.1mm，精确控制锡球体积。
- 对易立碑的0402元件焊盘，将矩形开孔修改为带有倒角的“居家形”，减少焊盘两端在回流初期的熔融张力差异。
2. 锡膏印刷工艺参数调校（“机”与“法”）
引入SPI（锡膏检测仪）进行全检与数据监控： 设定严格的体积、面积、高度阈值。
优化印刷参数： 针对新钢网，将刮刀速度从60mm/s降至45mm/s，增加锡膏滚动效应；脱模速度由3mm/s降至1.5mm/s，并增加0.5秒的短暂延迟，确保细小开孔内锡膏释放完整。
* 建立钢网底部自动擦拭频率： 由每10片擦拭一次，改为每5片擦拭一次，并采用干湿结合的擦拭方式，显著减少了因钢网孔壁残留导致的印刷不良。
3. 贴装与回流焊工艺优化（“机”与“法”）
贴装压力与吸嘴管理： 对0201元件使用专用小型吸嘴，并校核贴装压力，由标准值下调15%，防止将锡膏压塌导致短路。

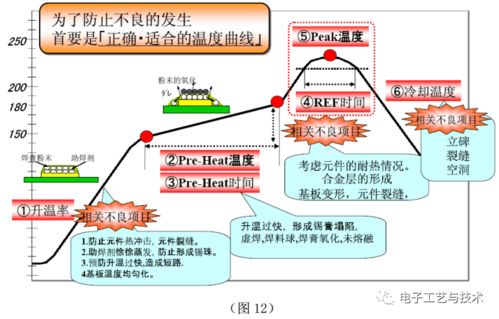

回流焊温度曲线重构： 通过炉温测试板实测，发现原有曲线升温斜率偏大，恒温区时间不足。
* 新曲线关键点： 将升温斜率控制在1.5°C/s以内；150°C-200°C的恒温区时间延长至80-90秒，确保助焊剂充分活化、挥发，并缩小大小元件的温差；峰值温度维持在235-240°C，液相线以上时间（TAL）控制在50-60秒。此曲线有效减少了立碑和BGA区域的气孔。
4. 环境与ESD控制（“环”）
将SMT车间的温湿度控制标准从23±3°C，50%±10%RH，收紧至23±1°C，50%±5%RH，增强了锡膏印刷的稳定性和焊接一致性。
对所有操作台面、物流小车进行定期的ESD接地检测，并为接触敏感器件的岗位升级为有线防静电手环。
三、 改善成果与数据对比
经过为期两周的试运行与参数固化，改善效果显著：
- 焊锡桥接/虚焊率： 从1.5%下降至0.3%以下，QFN焊接良率接近100%。
- 元件立碑率： 从0.8%降至0.05%以下。
- 首次过炉直通率（FPY）： 从93.5%提升至98.2%。
- 生产效率： 因维修工时大幅减少，该板型的整体日产出能力提升了约15%。
四、 经验与长期维护
- 数据驱动是核心： SPI和AOI（自动光学检测）的数据不是终点，而是改善的起点。必须建立不良缺陷的统计分析机制，追踪到根本的工艺参数。
- 钢网是“杠杆点”： 微小的钢网开孔优化，往往能以最低成本带来最显著的改善效果，设计阶段必须与PCB布局、元件选型协同考虑。
- 工艺窗口（Process Window）的建立： 通过本次改善，我们为该类产品定义了明确的、可量化的工艺窗口（如印刷参数范围、回流曲线关键参数范围），为新员工培训和换线生产提供了标准化依据。
- 持续监控与闭环： 将优化后的参数纳入标准化作业指导书，并通过定期的设备保养、工艺点检和首件确认，确保改善成果得以长期维持。
本案例表明，SMT制程改善是一个需要多部门协同、基于数据和物理原理进行精细调校的系统工程。通过对PCBA方案板的针对性优化，我们不仅解决了具体问题，更建立起了一套预防性的工艺控制体系，为后续其他产品的快速导入和稳定生产奠定了坚实基础。
