引言
在工业自动化与过程控制领域，Honeywell Measurex 系列产品以其高可靠性和精密测量闻名。其中，型号为 05258600 的数字显示印刷电路板组件（PCBA）是诸多 Measurex 系统中实现人机交互与数据可视化的关键部件。本文将深入解析该方案板的功能、技术特点、应用场景及维护要点，为工程师和技术人员提供全面的参考。
产品概述

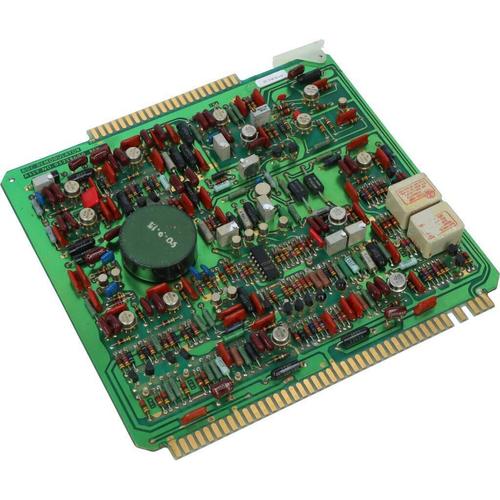

Honeywell Measurex 05258600 是一块专为工业环境设计的数字显示驱动 PCBA。它通常作为 Measurex 扫描架、厚度/水分传感器或控制系统的前端显示单元，负责将采集到的模拟或数字信号转换为清晰的数字读数，并通过 LED 或 LCD 进行本地显示。该板卡集成了信号调理、A/D 转换、微处理器、显示驱动及通信接口，构成一个完整的显示解决方案。
核心功能与特点
- 高精度数字显示：支持多位数字显示，可精确呈现测量值（如克重、厚度、水分等），分辨率可达 0.1% 或更高。
- 多信号输入兼容：可接收来自 Measurex 传感器的模拟信号（如 0-10V、4-20mA）或数字脉冲信号，并具备信号隔离与滤波功能。
- 集成微处理器：板载 MCU 负责数据校准、线性化处理及显示刷新，确保实时性与稳定性。
- 通信接口：提供 RS-232、RS-485 或专用总线接口，便于与上位机或 PLC 通信，实现远程监控。
- 工业级设计：采用坚固的 PCB 材质与防护涂层，耐受高温、振动及电磁干扰，适合恶劣工业环境。
- 模块化结构：便于快速更换与升级，减少系统停机时间。
技术规格（典型值）
- 型号：05258600
- 显示类型：7 段 LED 或点阵 LCD
- 显示位数：4-6 位（可定制）
- 输入信号：模拟 0-10V / 4-20mA，数字脉冲
- 精度：±0.05% FS
- 工作电压：+5V DC 或 +24V DC（依版本而定）
- 工作温度：-20°C 至 +70°C
- 通信协议：Modbus RTU, Measurex 专用协议
- 尺寸：约 100mm x 80mm（具体以实物为准）
应用场景
该 PCBA 方案板广泛应用于以下领域：
- 造纸行业：用于 Measurex 定量水分控制系统，实时显示纸页克重与水分。
- 塑料薄膜生产：在线厚度测量与显示。
- 金属轧制：板材厚度监测与控制。
- 无纺布与涂层：面密度检测显示。
- 其他工业过程：任何需要高精度数字显示的 Measurex 系统。
方案板设计解析
信号调理电路
输入信号首先经过运算放大器与滤波器，去除噪声并调整至 A/D 转换器可接受的范围。采用隔离放大器可实现输入与输出间的电气隔离，提高抗干扰能力。
A/D 转换与处理
使用高精度 Δ-Σ 模数转换器（如 16 位或 24 位），确保测量精度。MCU 运行嵌入式算法，对原始数据进行温度补偿、非线性校正和零点漂移补偿。
显示驱动
通过专用驱动芯片（如 MAX7219 或类似）驱动 LED 数码管，或直接驱动 LCD 段码。支持亮度调节，适应不同光照条件。
通信与接口
板载 UART 或 SPI 接口，可配置为 Modbus 从站，与 DCS 或 PLC 交换数据。部分版本还提供以太网接口，支持远程访问。
电源管理
采用宽电压输入范围的 DC-DC 转换器，提供稳定的 +5V 和 +3.3V 电源。具备过流、过压及反接保护。
维护与故障排除
- 常见故障：显示异常、通信中断、精度下降。
- 排查步骤：
- 检查电源电压是否正常。
- 确认输入信号在允许范围内。
- 检查通信线缆连接及协议设置。
- 若显示模糊，调整亮度或更换显示模块。
- 定期校准传感器与板卡。
- 备件更换：建议使用 Honeywell 原厂或认证兼容的 05258600 板卡，以确保系统兼容性。
市场与替代方案
由于 Honeywell Measurex 产品线部分型号已停产，05258600 可能难以直接从官方渠道获取。用户可考虑以下途径：
- 原厂库存：通过 Honeywell 分销商或工业备件供应商寻找库存。
- 第三方兼容板：一些专业公司提供功能等效的替代 PCBA，但需验证规格与系统兼容性。
- 维修服务：针对故障板卡进行元件级维修，成本较低但需专业技术。
##
Honeywell Measurex 05258600 数字显示 PCBA 方案板是工业测量系统中不可或缺的组件，其精密设计与可靠性能保障了生产过程的精准控制。理解其原理与应用，有助于工程师更好地维护系统、延长设备寿命，并在必要时做出合理的升级或替代决策。随着工业物联网的发展，此类板卡正朝着更高集成度、更强通信能力的方向演进，为智能工厂提供坚实基础。
